Mida saab AOC meile õpetada?

Aktiivne optiline kiud (AOC) on aktiivse optilise kiu lühend, mida kasutatakse peamiselt lühikese kaugusega mitmekanaliliste andmesiderakenduste korral. Aktiivne optiline kaabel koosneb mitmemoodilisest kiust, optilisest transiiverist, juhtkiibist ja paralleelsest optilisest moodulist. Aktiivse optilise kaabli mõlemas otsas olevad optilised transiiverid pakuvad fotoelektrilisi muundamis- ja optilisi ülekandefunktsioone, et parandada optilise kaabli edastamise kiirust ja ülekandekaugust, ilma et see nõrgendaks ühilduvust standardse elektriliidesega. （AOC=transiiver + hüppaja）

AOC-aktiivse optilise kaabli kogumaksumus on suhteliselt madal, kuna optiline kiud on moodulis fikseeritud ja mõnda optilist seadet kasutatakse tootmisprotsessis vähem. AOC aktiivne optiline kaabel sobib lühirajatiste stsenaariumide jaoks, kuid ei sobi kaugedastuse stsenaariumide jaoks. AOC aktiivset optilist kaablit kasutatakse IDC andmekeskuses laialdaselt. Võrreldes sõltumatutest seadmetest (optiline transiiverimoodul, kiudoptiline hüppaja) koosneva ühendussüsteemiga on selle kiirus ja töökindlus suurem, mis muudab süsteemi maksumuse madalamaks ja hoolduse lihtsamaks.

AOC-l on madalad keskkonnanõuded, optilise kiu pistiku puhastamise probleem puudub; kulude optimeerimine, DDM-funktsiooni pole; kuid see ei saa kaugust paindlikult konfigureerida, seega tuleb edastuskaugus enne tarnimist eelnevalt kinnitada.

Funktsioonid

MPO- või MTP-kiudühendus, valikuline südamiku number

Kokkupandavaks saab selle otse kokku panna optiliste moodulite komponentidega

Vastab RoHS-i nõuetele

Rakendus

40 GB / s / 100 GB / s qsfp / qsfp + optiline moodul

Kiudkanali rakendused

InfiniBandi QDR, SDR, DDR

Serverid, kommutaatorid, salvestus- ja hostikaardiadapterid jne.

Tehniline parameeter

Absoluutne maksimaalne hinnang

Soovitatavad töötingimused

AOC eelised:

Madal energiatarve; väike suurus; kerge kaal; hea soojuse hajumise jõudlus; pikk ülekandekaugus; saastevaba ühendussadam; hea stabiilsus.

QSFP + tihvtide kirjeldused

Mehaanilise disaini skeem

Aktiivset optilist kaablit saab jagada kolmeks funktsionaalseks osaks: optilise kiirguse osa, optilise vastuvõtuosa ja juhtimisahel.

Optilise kiirguse osa sisaldab: vscel-laserit, jälgimisdioodi, ajamit ja juhtimisahelat.

Optiline kiirgus on digitaalse elektrisignaali teisendamine optiliseks signaaliks ja edastamine optilise kiu kaudu. See hõlmab peamiselt signaali modulatsiooni, staatilise tööpunkti reguleerimist ja automaatset toitejuhtimist jne. Selle funktsioon on keelamise edastamine ja väljundi jälgimine.

Optiline vastuvõtuosa koosneb fotodioodist (PIN), transimpedantsvõimendist (TIA) ja abiahelast.

Optiline vastuvõtt on optilise kiu nõrga optilise signaali muundamine elektriliseks signaaliks ning transimpedantsvõimendi (TIA) väljastab piiravat elektrisignaali ja sellel puudub valgusalarm.

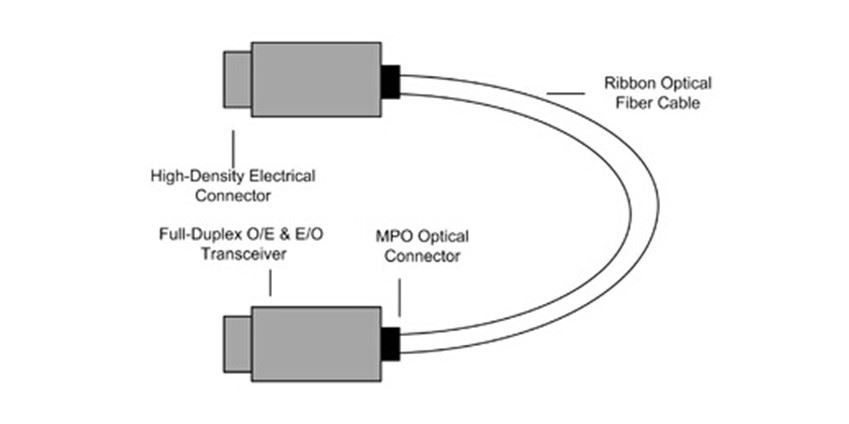

Kogu andmekeskuse väli on hakanud globaalselt importima 40 g AOC-d. Võrreldes 40g DAC vaskkaabliga on 40g AOC-l võrreldamatud eelised andmeedastuskeskkonnas üle 7 m, sealhulgas väiksem suurus, kergem kaal, hõlpsam painutamine, hõlpsam haldamine, pikem signaali edastamise kaugus jne. Järgmine on täielik dupleksne AOC-komponendi struktuur:

AOC edastamise põhimõte

Võttes näiteks qsfp + AOC, on kaabli kaks otsa (ots ja B ots) qsfp optilise mooduli seadmed. Lõpuks on andmete sisend DIN elektriline signaal. Elektriline signaal muundatakse EO muunduri kaudu kindla lainepikkusega optiliseks signaaliks ja optiline signaal sisestatakse pärast moduleerimist ja ühendamist optilisse kaablisse; pärast seda, kui optiline signaal jõuab läbi optilise kaabli B-otsa, fotoelektriline tuvastusseade (OE Optiline signaal tuvastatakse ja võimendatakse muunduri abil ning vastav elektrisignaal väljastatakse punktiga. B-ots ja ots edastatakse sümmeetriliselt.

Paralleelne optiline ühendamine toimub paralleelse optilise mooduli ja lint-optilise kaabli abil. Paralleelne optiline moodul põhineb VCSEL massiivil ja tihvtidel. Lainepikkus on 850 nm. See sobib 50 / 125um ja 62,5 / 125um mitmemoodiliste kiudude jaoks. Pakendamise osas võtab elektriliides kasutusele tavalise MEG-massiivi pistiku ja optiline liides kasutab standardset MTP / MPO lint-optilist kaablit. Praegu on integreeritud 4-kanaliline transiiver ja 12 kanaliga transiiveri eraldusmoodul.

AOC rakendamine:

a. AOC rakendatakse lülitile ja teisendamine 40g qsfp-st + AOC-st 4 * 10g SFP-ks + AOC-ga saab ühendada kaks 40g-lülitit ja ka 10g-lülitit 10G-võrgukaardiga

b. AOC rakendatakse arvutiruumis. 5-30 meetri vahel saab AOC-d kasutada andmekeskuse lüliti ja riiuli ühendamiseks; kui see on alla 5 meetri, on parim valik DAC; kui see on üle 30 meetri, kui üle 30 meetri, on parem valida optiline moodul ja hüppaja ühendus.
