Funktsioonid
- DWDM-süsteemi dispersioonikompensatsioon ja lairiba madal jääkdispersioon
- G.652 kiud C-riba 100% kaldekompensatsioon (standardväärtus)
- Madal sisestuskadu
- Madala polarisatsioonirežiimi dispersioon
- Toimivusnäitajad Telcordia GR{0}}CORE standardse sertifikaadi järgi
- Usaldusväärsus Telcordia GR{0}}CORE standardse sertifikaadi järgi
Parameetrid
|
Parameeter |
Msisse. |
Mkirves. |
|
Brillouini hajumise lävi (dBm) |
6 |
- |
|
Mittelineaarne koefitsient (n2/Aeff) (W-1) |
- |
1.4*10-9 |
|
Efektiivne piirkond (AEkf)@1550nm (um2) |
20 |
- |
|
Maksimaalne sisendvõimsus (dBm) |
|
23 |
|
Töötemperatuuri vahemik |
-5 kraadi |
70 kraadi |
|
Säilitustemperatuuri vahemik |
-40 kraadi |
85 kraadi |
|
Suhteline niiskus |
<85% |
|
|
Keskkonna- / töökindluse testimine |
Järgige Telcordia GR-2854 ja GR-1221 standardit |
|
|

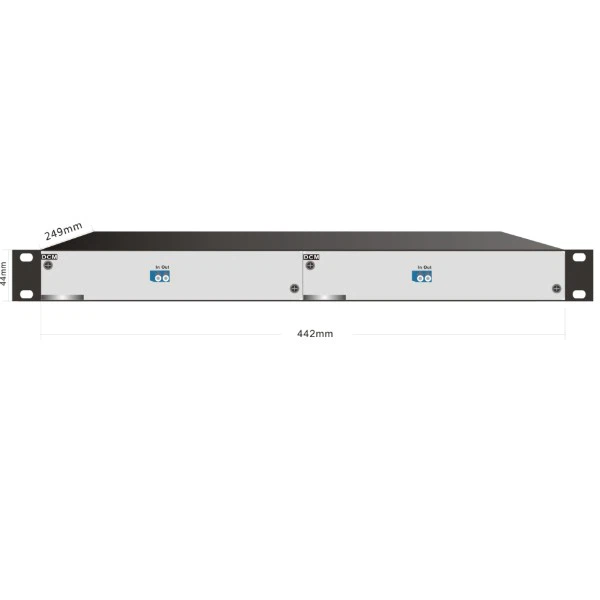

Suurus (mm) |
442 mm (L) × 249 mm (P) × 44 mm (K) |
|
Tellimisinfo
|
Parameeter |
1UL-DCM-20 |
1UL-DCM-40 |
1UL-DCM-60 |
1UL-DCM-80 |
1UL-DCM-100 |
1UL-DCM-120 |
|
Kompenseeritud vahemaa (km) |
20 |
40 |
60 |
80 |
100 |
120 |
|
1545 nm dispersioon (ps/nm) |
-340+/-10 |
-670+/-20 |
-1000+/-30 |
-1340+/-40 |
-1680+/-50 |
-2010+/-60 |
|
1545 nm suhtelise dispersiooni kalle (nm{1}}) |
0.0036 +/- 10% |
|||||
|
Sisestuskadu (dB) |
Väiksem või võrdne 3,3 |
Väiksem või võrdne 4,7 |
Väiksem või võrdne 6,4 |
Väiksem kui 8 või sellega võrdne.0 |
Väiksem või võrdne 9,5 |
Väiksem või võrdne 11.{1}} |
|
Sisestamise kadu (tüüp) (dB) |
2.7 |
4.0 |
5.4 |
6.7 |
8.0 |
9.3 |
|
Polarisatsioonirežiimi dispersioon (ps) |
Väiksem või võrdne 0.6 |
Väiksem või võrdne 0.7 |
Väiksem või võrdne 0.8 |
Väiksem või võrdne 0.9 |
Väiksem kui 1 või sellega võrdne.0 |
Väiksem või võrdne 1,1 |
|
Polarisatsioonirežiimi dispersioon (tüüp) (ps) |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|
Polarisatsioonist sõltuv kadu (dB) |
Väiksem või võrdne 0.1 |
Väiksem või võrdne 0.1 |
Väiksem või võrdne 0.1 |
Väiksem või võrdne 0.1 |
Väiksem või võrdne 0.1 |
Väiksem või võrdne 0.1 |
Ülisuure võimsusega intelligentne ülekandeplatvorm
Tehnilised andmed
|
Name |
Dkirjeldus |
|
|
Edastusvõimsus |
96x10Gbps / 96x100Gbps |
|
|
Võrguhaldusüksus |
EMS võrguhaldusketas |
|
|
OTU |
Toetus 1,25G ~ 10Gbps, 100Gbps 1/2/4/8 /10 Gbps Fiber Channel CPRI: 2/3/4/5/6/7 1G/10G Etherneti LAN või WAN PHY STM{0}}/16/64 SONET/SDH |
|
|
MUX/DEMUX |
Toetage 8 / 16 / 40 / 48 kanalit |
|
|
EDFA |
EDFA erbiumiga legeeritud fiibervõimendi |
|
|
DCM |
DCM:G.652/G655 Dispersioonikompensatsiooni kiudmoodul |
|
|
OLP |
OLP optiline kaitse |
|
|
Suurus |
Teenuste kaart |
191 (L ) x 253 (S ) x 20 (K ) mm |
|
1U 4-pesa šassii |
482,5 (L ) x 350 (S ) x 44,5 (K ) mm |
|
|
2U 8-pesa šassii |
482,5 (L ) x 350 (S ) x 89 (K ) mm |
|
|
5U 20-pesa šassii |
482,5 (L ) x 350 (S ) x 222,5 (K ) mm |
|
|
Keskkond |
Töötemperatuur |
-10 kraadi ~ 60 kraadi |
|
Säilitustemperatuur |
-40 kraadi ~ 80 kraadi |
|
|
Suhteline niiskus |
5% ~ 95% Mittekondenseeruv |
|
|
Toiteallika režiim |
Kahekordne toiteallikas, AC220V/DC-48V valikuline |
|
|
Energiatarve |
1U <120W, 2U<200W, 5U<400W |
|
HT6000 seeria tutvustus
HT6000 on kompaktne, suure võimsusega ja odav OTN optiline edastussüsteem, mille tutvustas HTF. See kasutab CWDM / DWDM ühisplatvormi disaini, toetab mitme teenuse läbipaistvat edastamist ning sellel on paindlikud võrgu- ja juurdepääsuvõimalused. Kohaldatav riiklikus magistraalvõrgus, provintsi magistraalvõrgus, metroo magistraalvõrgus ja muudes põhivõrkudes, et rahuldada suure võimsusega sõlmede vajadusi üle 1,6T, on tööstuse kõige kuluefektiivsem edastusrakenduste platvorm. Ehitage suure võimsusega WDM-i edastuslaienduslahendus IDC- ja ISP-operaatoritele.
