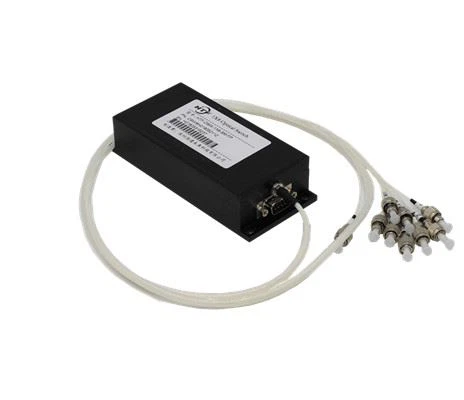

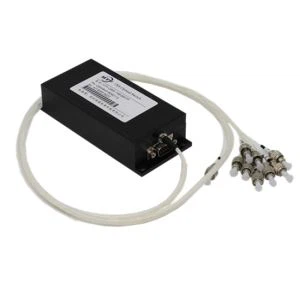

Ühe režiimi muundur 1 × 12 optiline lülitusseade

Optilisi lüliteid kasutatakse peamiselt optiliste radade loomiseks ning neil on suur mastaapsus ja ülitugev lülitamisvõime. Järgnevalt on toodud optilise jaoturi põhifunktsioonid optilises ristvõrgus.

Üldiselt on optomehaanilistel optilistel lülititel erinev konfiguratsioon sõltuvalt ümbersuunatud signaalide arvust. Näiteks 1 × 1, 1 × 2, 1 × 4, 1 × 16 jne. Lihtsamalt öeldes ühendab optomehaanilise optilise lüliti moodul 1 × 8 optilised kanalid, suunates sisendi optilise signaali 8 väljundkiust valitud signaalile. Selle optilise lülitiga saab saavutada suurepärase töökindluse, sisestuskao ja ülekäte.

1 12-st optilisest lülitist Funktsioonid

Rohkem kui 12 kanalit

Väike kaotus ja kõrge töökindlus

Paralleelne liides (TTL)

Moduleeritud disain

Epoksüvaba optilisel teel

1x12 optilise lüliti rakendused

Helina võrk

Kaugjälgimine optilises võrgus

Kiudainete, optiliste komponentide testimine

PIN-koodi konfiguratsioons

PIN-kood	Signaali nimi	I / O	Dkirjeldus
1	D0	Sisend	TTL, kanali valimisbitt 0
2	D1	Sisend	TTL, kanali valimisbit 1
3	D2	Sisend	TTL, kanali valimisbit 2
4	D3	Sisend	TTL, kanalivaliku bitt 3
5	/ RESET	Sisend	TTL, madala taseme lähtestamine kanalile 0. Kõrge tase tähendab, et kanali valimise bitid on tõhusad.
6	/ VALMIS	Väljund	TTL, valmis (kõrge=pole valmis, madal=valmis)
7	VIGA	Väljund	TTL, tõrge (kõrge=tõrge, madal=pole viga)
8	GND	Sisend	Maa
9	+5VDC	Sisend	5,0 ± 5% VDC toiteallikas (max 800mA)
