OXC, täisnimi on optiline ristühendus.
Nagu ROADM, on ka OXC optiline edastusseade, mis suudab vahetada optilisi signaale erinevate optiliste teede vahel.
OXC kontseptsioon eksisteeris tegelikult juba umbes aastal 2000. Teatud mõttes on ROADM OXC spetsiaalne teostus ja OXC hõlmab ka ROADM-i.
Traditsioonilise arhitektuuri vaatenurgast koosneb OXC optilisest ristühendusmaatriksist, sisendliidest, väljundliidest, haldusjuhtimisseadmest ja muudest moodulitest. Optiline ristühendusmaatriks on OXC tuum. Niinimetatud maatriks on tegelikult "kast", mille sisemised pordid on paarikaupa ühendatud.

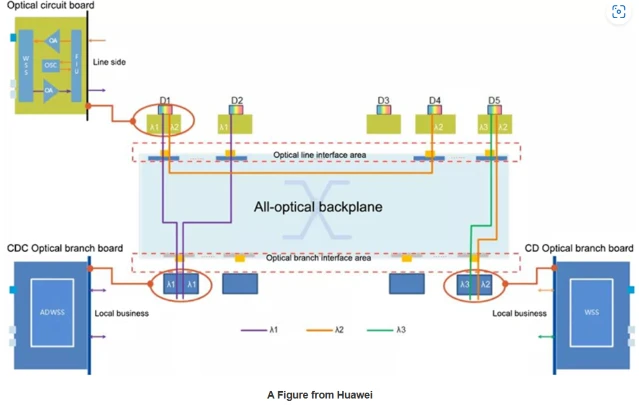

Selgitame Huawei OXC-seadmete arhitektuuriga.
OXC-seadmed koosnevad peamiselt optilistest trükkplaatidest, optilistest tagaplaatidest ja optilistest lisaplaatidest.
Üldiselt vastab iga trükkplaadi pesa ühele suunale. Pärast optilise signaali sisenemist "lahtitakse" see N lainepikkusega signaaliksWSS (lainepikkuse selektiivne lüliti).
Varasemad WSS-lülitid kasutasid MEMS-i mehaanilist arhitektuuri. Sellel struktuuril on kõrge rikete määr ja madal töökindlus. Hiljem arenes sellest välja LCoS (liquid crystal on silicon) lahendus, mis toetab natiivselt Flexi-Grid funktsiooni, toetab muutuvaid kanalilaiusi ja superkanaleid ning on oluliselt kõrgema töökindlusega kuiMEMS.
Põhimõtteliselt kasutab LCoS lahendus faasijuhitavat lainepikkuse valikut, mehaanilist vibratsiooni, ülemiste ja alumiste lainete optilist võimendust ning kuni 32 dimensiooni ulatuvat suunamõõdet, saavutades ülisuure üleminekuvõimsuse ja väiksema energiatarbimise.
Lainepikkusega optiline signaal läbib optilist pistikut ja siseneb optilise trükkplaadilt optilisele tagaplaadile.
Optiline tagaplaat on oluline erinevus OXC ja ROADM-i vahel ning sellel on kõrge tehniline sisu. See võrdub paljude optiliste kiudude trükkimisega paberitükile optilise ühenduse loomiseks.
Optiline tagaplaat toetab suurt lülitusvõimsust ja nanosekundilist viivitust.
Pärast lainepikkuse optilise signaali optiliselt tagaplaadilt väljumist siseneb see optilisele lisaplaadile jaN × M WSSkonstrueeritakse LCoS kristallitasandi reguleerimise taseme lisamisega.
