Mis on QSFP-40G-SR4?
QSFP-40G-SR4 optilise mooduli paketitüüp on QSFP + (Quad Small Form-Factor Pluggable Plus). OM3 kiudplaasterjuhtmetega kasutamisel võib ülekandekaugus ulatuda kuni 100 meetrini; kui seda kasutatakse koos OM4 kiudplaasterjuhtmetega, võib ülekandekaugus olla kuni 150 meetrit. QSFP-40G-SR4 optiline moodul ei saa mitte ainult realiseerida 40G ülekannet, ühendades 12-soonelise MTP / MPO kiudhüppaja, vaid ka 4x10G ülekannet, ühendades 8-soonelise MTP-LC harujuhtme.
Mis vahe on' 40G QSFP + SR4 ja BiDi optilise mooduli vahel?
Kuigi nii QSFP-40G-SR4 kui ka QSFP-40G-SR-BD optilisi mooduleid saab kasutada mitmerežiimiliste plaasterjuhtmetega, võib pikim edastuskaugus ulatuda 150 meetrini. Kuid ka nende kahe optilise mooduli erinevus on ilmne: optiline moodul QSFP-40G-SR4 on MTP-liides, samas kui optiline moodul QSFP-40G-SR-BD on LC-liides ja ainult esimene suudab 4x10G-ühenduse realiseerida.

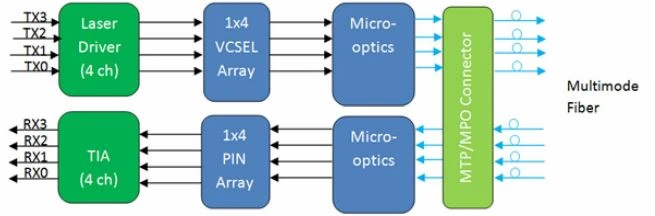

QSFP-40G-SR4 optilise mooduli tööpõhimõte
QSFP-40G-SR4 optilist moodulit kasutatakse peamiselt 40G andmeedastuskiiruse optiliseks edastamiseks. Sees on 4 sõltumatut optilist signaali edastavat ja vastuvõtvat kanalit, iga kanal toetab 10Gbps andmeedastust. QSFP-40G-SR4 optilisi mooduleid kasutatakse sageli 12-tuumaliste MTP pagasikiu džempritega, edastamiseks kasutatakse 4 südamikku, vastuvõtmiseks 4 südamikku ja 4 keskmist südamikku on tühikäigul.
QSFP-40G-SR-BD optilise mooduli tööpõhimõte
QSFP-40G-SR-BD optiline moodul erineb ülalnimetatud optilisest moodulist. See ühendab 4 10Gbps signaalikanalit kaheks kahesuunaliseks 20Gbps signaalikanaliks. Iga transiiverikanal edastab ja võtab samaaegselt vastu optilisi signaale erinevatest lainepikkustest (tavaliselt 850nm / 900nm) mitmemoodilisel kiul. QSFP-40G-SR-BD optilisi mooduleid kasutatakse sageli kahepoolsete LC-kiud-džempritega, nii et 40G ülekande saab saavutada olemasolevat 10G juhtmestiku muutmata.
