JuhendMPO/MTP
MTPBackground:
MPO-pistiku kontseptsiooni kujundas algselt NTT Group ja hiljem anti välja mitmeid tootmislitsentse. Turul on mitu MPO-ga ühilduvate pistikute varianti, sealhulgas MTP®-pistik, mis on USA Coneci registreeritud kaubamärk. MPO tähistab "Multi-Fibre Push On" ja MTP on "Multi-Fibre Termination Push-on", mõlemad pistikud ühilduvad üksteisega. MPO populaarsus tuleneb selle võimest ühendada mitu kiudu ühe konnektori korpuse sees, vähendades oluliselt ruumivajadust ja selle võimest migreeruda 10G-lt 100G-le, muutes selle ideaalseks andmekeskuste rakenduste jaoks.
MPO polaarsus/meetodid:
Erinevalt traditsioonilisest 10 GbE ülekandest, mis kasutab 2-kiudkonfiguratsiooni, rakendatakse 40 GbE ja 100 GbE mitme kiu MPO pistikute kaudu. TIA 568.3-D-standard pakub meetodeid MPO-süsteemide konfigureerimiseks, et tagada õigete ühenduste loomine ja aktiivse seadme edastussignaali suunamine teise aktiivse seadme vastuvõtuporti ja vastupidi. Nende kolme meetodi mõistmine, kus konnektori korpus on kas "võti üles" või "võti alla" (meetodid A, B ja C), on MPO-pistikuid kasutava võrgu õigeks rakendamiseks ülioluline.
Igal MPO-pistikul on pistiku korpuse ühel küljel võti. (Vaata pilte allpool). Asend "Klahv üleval" viitab asendile, kus võti asub pistiku ülaosas. Pistiku otspinda vaadates on asend 1 (näidatud valge täpiga pistikul) kõige vasakpoolsemas servas, samas kui asend 12 on kõige paremal. 24-kiulise MPO-pistiku puhul kehtib sama suund, ülemises reas on positsioonid 1 kuni 12 ja alumise rea positsioonid 13 kuni 24. Olenevalt asendist on MPO-pistiku/plaastri juhe kas "Klahv üles kuni klahvi alla" või "Klahv". Kuni klahvi üles".
MPO sugu:
Lisaks on MPO pistikud isased ja emased. Isasel MPO-pistikul on kaks joondustihvti, samas kui emasel MPO-pistikul on kaks joondusava, kuhu tihvtid ühendamiseks sisestatakse. MPO-ühendust saab teha ainult isas- ja emaspistiku vahel, et tagada õige joondus, mis on vajalik väikese kadu ühenduse säilitamiseks.
Aktiivsete seadmete MPO liidesed on tavaliselt isased (kontaktidega), nii et transiiveri ühendamisel peaks MPO magistraalkaabel olema emane, ilma tihvtideta. Enne tellimist kontrollige alati oma varustust.
Juhtmete segaduse selgitamine:
Turul on aastaid olnud palju segadust 24-positsiooniliste MPO pagasiruumi koostude õige juhtmestiku ümber, kuna puudus tööstusstandard. Eelmine TIA-568-C3 standard andis juhtmestiku ainult 12-positsioonilise MPO jaoks, nii et kui ilmusid 24-positsioonilised versioonid, leidsid tarnijad oma spetsifikatsioonid selle kohta, mis nende arvates peaks lisajuhtmestik olema, ja andsid neile mittetööstuslikud standardsed tähised, nagu sirge või risti jne. Selle tulemusena ei ühildunud 24 erinevatest allikatest pärit teekoostu ja põhjustas palju segadust.
TIA 568.{1}}D-standard on nüüd selgitanud MPO/MTP-koostude juhtmestikku, tagades selle spetsifikatsiooni järgi valmistatud sõlmede ühilduvuse. xSiCute toodab seda standardit, mille diagrammid on näidatud allpool 12- ja 24-positsioonilistes versioonides.
Meetod A – klahv UP kuni klahv ALLA
Meetod A: "Key Up" ühes otsas ja "Key Down" teises otsas. xSiCute toodab TIA 568.3-D tööstusstandard. Allolevatel piltidel on näidatud 12- ja 24-positsiooniliste meetodi A koostude polaarsus ja juhtmed.
Meetod B – klahv UP kuni klahvi UP
Meetod B: koos "Klahv üles" mõlemas otsas. xSiCute toodab TIA568.{1}}D tööstusstandardi järgi. Allolevatel piltidel on näidatud 12- ja 24-positsiooniliste meetodi B koostude polaarsus ja juhtmed.

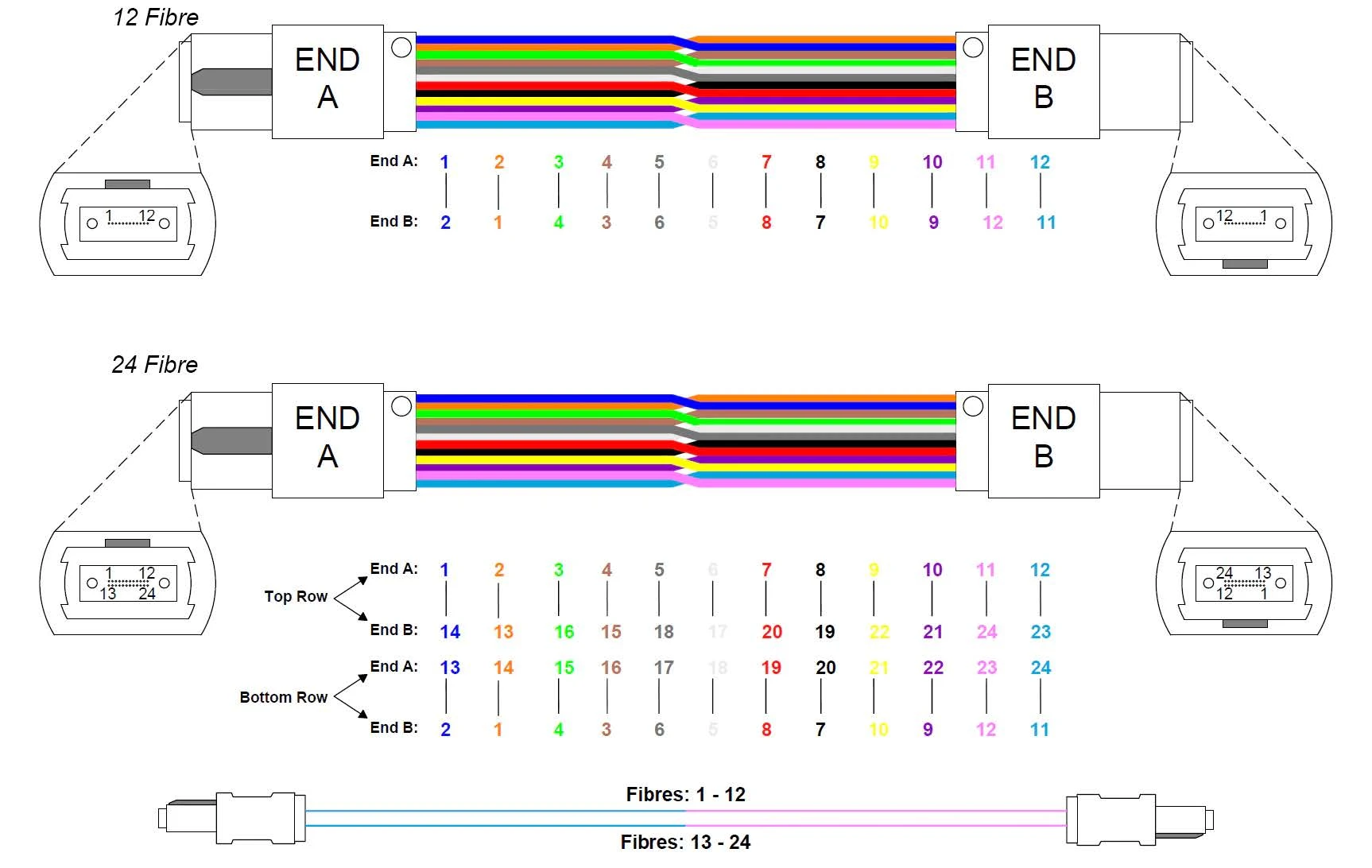

Meetod C – klahv UP kuni klahv ALLA
Meetod C. Kui ühes otsas on "Key Up" ja teises otsas "Key Down", nii et esmalt näeb koht välja sama, mis meetodi A koostud, kuid juhtmestik on erinev. xSiCute toodab TIA 568.3-D tööstusstandard. Allolevatel piltidel on näidatud 12. ja 24. positsiooni meetodi C koostude polaarsus ja juhtmed.
Magistraalkaabli tüübid:
Olles otsustanud polaarsuse ja mees-/naissoo kasuks, saab MPO-MPO plaastrikaablid, mida tavaliselt nimetatakse magistraalkaabliteks, jagada veel kahte tüüpi:
Üksik jopeMPO magistraalkaablid läbimõõduga 3 mm (12 südamikuga) ja 4,5 mm (24 südamikuga), mida tavaliselt kasutatakse kapis paikamiseks ja mida mõnikord nimetatakse kaablikesta kuju tõttu ümarateks kaabliteks. Need väikese läbimõõduga kaablid optimeerivad riiulis vaba ruumi.
Kahekordne jopeMPO pagasiruumi kaablid tugevama kahe mantliga, mis tagab suurema muljumiskindluse. Need on tavaliselt mõeldud pikemate kaablite jaoks kappidest korpustesse või hoone erinevate piirkondade ühendamiseks ja neil on paigalduse hõlbustamiseks tõmbeaas. Eriti karmide keskkondade jaoks on saadaval ka IP-kategooria sõlmed.
