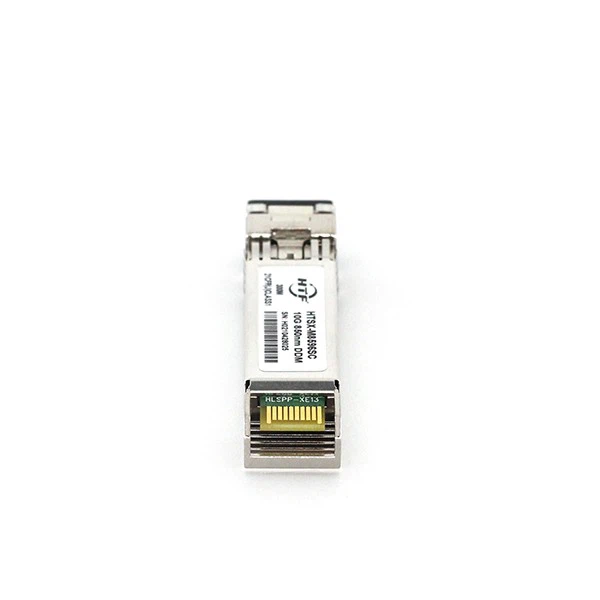

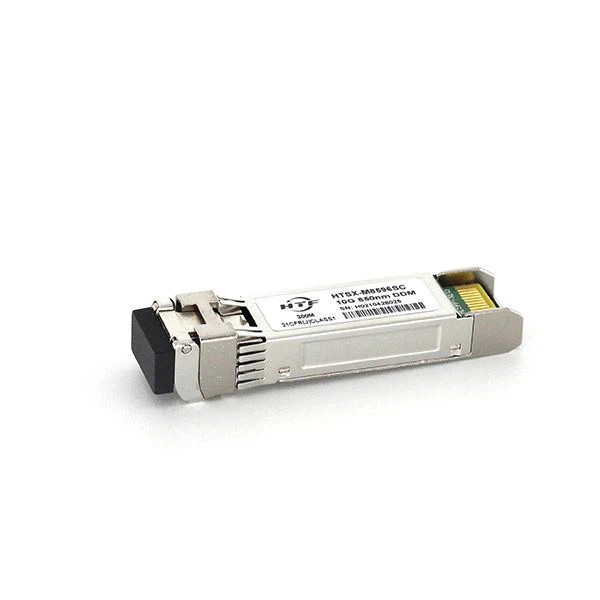

10G SFP pluss 850nm mitmerežiimiline optilise transiiveri moodul
Funktsioonid
•Kuni 11,3 Gb/s andmesideühendused
•850nm VCSEL laser- ja PIN-vastuvõtja
•Kuni 300 m 50/125 µm MMF-iga
• Kuumalt ühendatav SFP pluss jalajälg
•Duplex LC/UPC tüüpi ühendatav optiline liides
•Metallist korpus, madalama EMI jaoks
• RoHS-iga ühilduv ja pliivaba
• Toetage digitaaldiagnostika jälgimise liidest
•Ühekordne pluss 3,3V toiteallikas
• Ühildub standarditega SFF plus MSA ja SFF8472
• Korpuse töötemperatuur
Kaubanduslik: 0 ~ pluss 70oC
Pikendatud: -10 ~ pluss 80oC
Tööstuslik: -40 ~ pluss 85oC
Rakendused
•10GBASE-SR/SW ja 10G Ethernet
•SDH STM64
•Muud optilised lingid
Osanumbri tellimise teave
| Osa number | Andmeedastuskiirus (Gb/s) | Lainepikkus (nm) | ülekande kaugus (m) | Temperatuur (oC) (Kasutusjuht) |
| HTSX-M8596SC | 10.3125 | 850 | 300m rahaturufond | 0~70 reklaam |
| HTSX-M8596SE | 10.3125 | 850 | 300m rahaturufond | -10~80 Laiendatud |
| HTSX-M8596SI | 10.3125 | 850 | 300m rahaturufond | -40~85 Tööstuslik |
Optilised omadused
| Parameeter | Sümbol | Min. | Tüüpiline | Max | Üksus | Märkmed |
| saatja | ||||||
| Keskmise lainepikkus | λC | 840 | 850 | 860 | nm | 1 |
| Optiline spektri laius | ∆λ | 0.85 | nm | |||
| Keskmine optiline võimsus | PAVG | -6 | -1 | dBm | 2 | |
| Optiline väljasuremissuhe | ER | 3.0 | dB | |||
| saatja VÄLJAS Väljundvõimsus | Poff | -30 | dBm | |||
| Suhtelise intensiivsusega müra | RIN | -128 | dB/Hz | |||
| saatja Eye Mask | Ühildub standardiga IEEE802.3ae | |||||
| Vastuvõtja | ||||||
| Keskmise lainepikkus | λC | 770 | 850 | 860 | nm | |
| Vastuvõtja tundlikkus (keskmine võimsus) | Sen. | -10 | dBm | 3 | ||
| Sisendküllastusvõimsus (ülekoormus) | Psat | 0.5 | dBm | |||
| LOS Assert | LOSA | -30 | dBm | |||
| LOS De-assert | KAOTUS | -14 | dBm | |||
| LOS-hüsterees | LOSH | 0.5 | dB | |||
