Üldkirjeldus

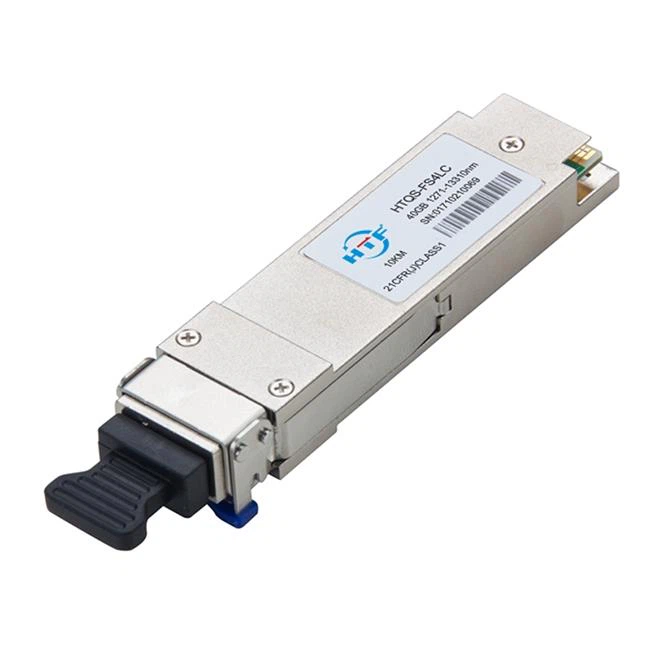

QSFP täisdupleksne optiline moodul pakub 4 sõltumatut edastus- ja vastuvõtukanalit, millest igaüks on võimeline töötama 10,3 Gbps koguandmeedastuskiirusega 40 Gbps 10 km, kasutades ühemoodilist kiudu. Need moodulid on loodud töötama ühemoodiliste kiudsüsteemide kaudu, kasutades 1310 nm DFB laseri massiivi. MPO/MTPTM-pistikuga kiudoptilise lintkaabli saab ühendada QSFP mooduli pistikupessa. QSFP pluss PSM LR4 on ühte tüüpi paralleeltransiiver, mis tagab suurema porditiheduse ja süsteemi kogukulude kokkuhoiu.
Vormi tüüp | QSFP-40G-LR4 | Bränd | HTFuture |
Kapseldamine | QSFP pluss | Andmeedastuskiirus | 44,8 Gb/s |
Lainepikkus | 1271-1331 (nm) | Jõua | 30 km |
Liides | MPO/MTP | LD | EML |
Kaabli tüüp | SMF | DDM tugi | Jah |
TX võimsus | -6~3 dBm | Rx Sens | <> |
Temperatuur | 0 kuni 70 kraadi (32 kuni 158 kraadi F) | Kvaliteedi garantii | 3 aastat |
Funktsioonid
• Nelja kanaliga täisduplekstransiiveri moodulid
• Andmeedastuskiirus kuni 11,2 Gbit/s kanali kohta
• Ühemoodilise kiu edastus kuni 10 km
• Madal energiatarve<2.5w,meet class="">
• Töökorpuse temperatuur: 0 kuni 70 kraadi
• 3,3V toitepinge
• Kuumalt ühendatav QSFP vormitegur
• RoHS 6 nõuetele vastav
• Ühe MPO pistikupesa
• Sisseehitatud digitaalne diagnostika funktsioon
Rakendused
• Infiniband QDR ja DDR ühendused
• 40G Ethernet
• Patenditud kiired ühendused
Andmekeskus
Optilised omadused
Parameeter | Sümbol | Min | Tüüpiline | Max | Üksus | Märkmed | |
Saatja | |||||||
Keskmise lainepikkus | λC | 1270 | 1310 | 1350 | nm | 1 | |
RMS spektraallaius | λrms | 3.5 | nm | 1 | |||
Keskmine stardivõimsus igal rajal | PAVG | -5.5 | -0.5 | pluss 2,3 | dBm | ||
Optilise modulatsiooni amplituud (OMA) | POMA | -4.5 | -0.5 | pluss 3,5 | dBm | 1 | |
Erinevus stardivõimsuses mis tahes kahe sõiduraja vahel | Ptx, diff | 5.0 | dB | ||||
Käivitusvõimsus OMA-s, millest on maha arvatud saatja ja dispersioonitrahv (TDP), igal sõidurajal | OMA-TDP | -9.7 | dBm | 1 | |||
Tõusu/languse aeg | Tr/Tf | 50 | ps | ||||
Väljasuremissuhe | ER | 3.5 | dB | ||||
Suhtelise intensiivsusega müra | Rin | -128 | dB/Hz | ||||
Optilise tagastuskao tolerants | TOL | 12 | dB | ||||
Saatja peegeldus | RT | -12 | dB | ||||
Saatja silmamaski marginaal | EMM | 10 | protsenti | 2 | |||
Saatja silmamaski definitsioon {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
Keskmine väljalülitusvõimsuse väljalülitamise saatja, igal sõidurajal | Poff | -30 | dBm | ||||
Keskmise lainepikkus | λC | 1270 | 1310 | 1350 | nm | ||
Kahjustuse künnis | THd | pluss 3 | dBm | ||||
Ülekoormus, iga sõidurada | OVL | pluss 2,3 | dBm | ||||
Vastuvõtja tundlikkus OMA-s, igal sõidurajal | HEV | -11.5 | dBm | ||||
Vastuvõtuvõimsuse erinevus mis tahes kahe sõiduraja vahel (OMA) | Prx, diff | 5.0 | dB | ||||
Signaali kadumise kinnituslävi | LOSA | -30 | dBm | ||||
Signaali kadumise dessert lävi | KAOTUS | -15 | dBm | ||||
LOS-hüsterees | LOSH | 0.5 | 6 | dB | |||
Optiline tagastuskaotus | ORL | -12 | dBm | ||||
Võtke vastu elektrilist 3 dB ülemist piirsagedust igal sõidurajal | Fc | 12 | GHz | ||||
Soovitatav toitefilter
Optilise liidese rajad ja määramine
Optilise liidese port on isane MPO-pistik. Nelja kiu asukohta vasakul, nagu on näidatud joonisel 2, klahv üleval, kasutatakse optiliste edastussignaalide jaoks (kanalid 1 kuni 4). Parempoolseid kiudude positsioone kasutatakse optiliste vastuvõtusignaalide jaoks (kanalid 4 kuni 1). Keskmised neli kiudu on füüsiliselt olemas.
Mehaanilised mõõtmed
Tähelepanu:MPO-ühendusest põhjustatud peegelduste minimeerimiseks kasutatakse selle toote jaoks 8-kraadise nurga all oleva otspinnaga MPO-pesa. Selle tootega tuleks kasutada 8-kraadise otsapinnaga isast MPO-pistikut, nagu on näidatud alloleval joonisel.
KKK
1. Küsimus: kas see toimib kadakaga?
Vastus: Jah, saab.
2. Küsimus: Kas neid on võimalik tellida 400–500 tükki?
Vastus: Muidugi! Võtke meiega ühendust aadressil "sales2@htfuture.com", pakume teile selle hulgitellimuse jaoks alandatud hinda. Ootan teiega koostööd.
3. Küsimus: kas see töötab kõigi kiudkaablitega, nagu om1, om2, om3, om4 mitmemoodilised fiiberoptkaablid?
Vastus: Jah, OM1, OM2, OM3, OM4 LC–LC duplekssed mitmemoodilised kiudkaablid saavad kõik selle mooduliga töötada.
4. K: Kas pakute 40G QSFP pluss transiivereid, mis töötavad tööstuslikus temperatuurivahemikus?
V: Kahjuks ei ole 40G QSFP pluss transiiver, mis töötab tööstuslikus temperatuurivahemikus, praegu saadaval, kuid seda arendatakse. Palun püsige lainel.
5. K: Milliseid kohandatud valikuid HTFuture pakub?
V: Mis puutub kohandatud transiiveritesse, siis HTFuture pakub regulaarseid kohandatud valikuid, nagu ühilduvus, edastuskaugus, töötemperatuur, sildi muster, etiketi värvid jne. Veelgi enam, HTFuture tervitab kõiki päringuid kohandatud toodete ja lahenduste kohta kõigi vajaduste ja spetsifikatsioonide jaoks.
