100Gb/s 100m QSFP plus, Bi-Di, Duplex LC
Hot Ühendatav, 850/900 nm, VCSEL, PAM4 2x50G multirežiim
Funktsioonid:
- Vastab IEEE 802.3bm 100GbE XLPPI elektrispetsifikatsioonile
- Vastab QSFP28 SFF-8636 spetsifikatsioonile
- Koguribalaius > 100 Gbps
- Kahe lainepikkusega VCSEL kahesuunaline optiline liides, PAM4 2 × 50-Gb/s 850 nm/900 nm
- QSFP28 MSA ühilduv
- Võimaldab edastada üle 70 meetri OM3 Multimode Fiber (MMF) ja 100 meetri kaugusel OM4 MMF-iga
- Töötab ühe pluss 3,3 V toiteallikaga
- Ilma digitaalsete diagnostika funktsioonideta
- Temperatuurivahemik 0 kraadi kuni 70 kraadi
- RoHS-iga ühilduv osa
- Kasutab standardset LC duplekskiudkaablit, mis võimaldab olemasoleva kaabli infrastruktuuri taaskasutada

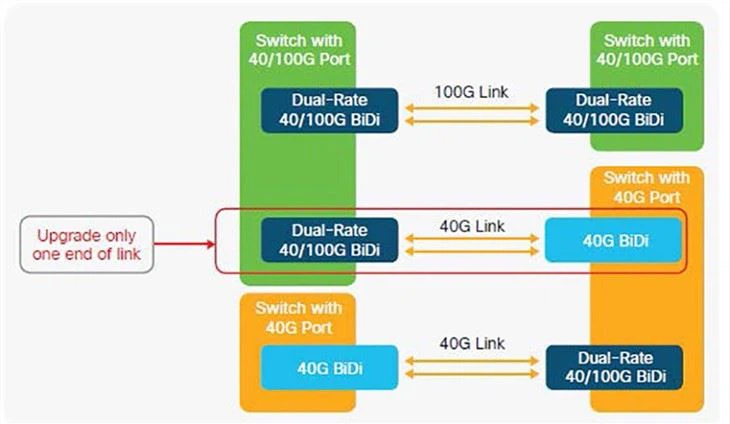

- Toetage 40G/100Gbps
Rakendused:
- 100 Gigabit Etherneti ühendused
- Datacom/Telecom switchi ja ruuteri ühendused
- Andmete koondamise ja tagaplaani rakendused
- Patenditud protokolli ja tiheduse rakendused
Kirjeldus:
See on nelja kanaliga, ühendatav, LC dupleks, fiiberoptiline QSFP pluss transiiver 100 gigabitise Etherneti rakenduste jaoks. See transiiver on suure jõudlusega moodul lühimaa dupleksandmeside ja ühendusrakenduste jaoks. See integreerib neli elektrilist andmerada mõlemas suunas ühe LC duplekskiudoptilise kaabli kaudu edastamisse. Iga elektriline rada töötab kiirusel 25,78125 Gbps ja vastab 100GE XLPPI liidesele.

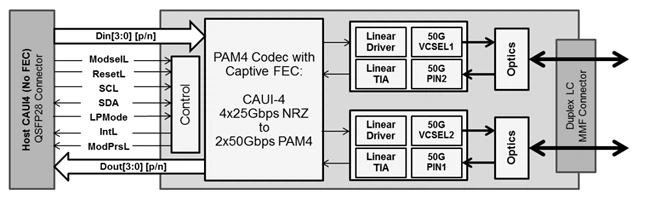

Transiiver multipleksib sisemiselt XLPPI 4x25G liidese kaheks 50 Gb/s elektrikanaliks, edastades ja võttes igaüht optiliselt ühe simpleks-LC-kiu kaudu, kasutades kahesuunalist optikat. Selle tulemuseks on dupleks-LC-kaabli ribalaius 100 Gbps. See võimaldab taaskasutada paigaldatud LC duplekskaablite infrastruktuuri 100 GbE rakenduse jaoks. Toetatud on ühenduskaugused kuni 70 m OM3 ja 100 m OM4 optilise kiu korral. Need moodulid on ette nähtud töötama mitmemoodiliste kiudsüsteemide kaudu, mille nimilainepikkus on 850 nm ühes otsas ja 900 nm teises otsas. Elektriliides kasutab 38 kontaktiga QSFP28 tüüpi servapistikut. Optiline liides kasutab tavalist LC-duplekspistikut.
-
- Absoluutsed maksimumhinnangud
- SoovitatavTöökeskkond:
- Elektrilised omadused(TOP = 0 kuni 70 kraadi , VCC= 3,13 kuni 3,47 volti
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
|
SäilitamineTemperatuur |
TS |
-40 |
|
pluss 85 |
kraadi |
|
PakkumineVoltage |
VCCT, R |
-0.5 |
|
4 |
V |
|
SugulaneHniiskus |
RH |
0 |
|
85 |
protsenti |
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
|
Juhtum tegutsevadTemperatuur |
TC |
0 |
|
pluss70 |
kraadi |
|
Toitepinge |
VCCT, R |
pluss 3,13 |
3.3 |
pluss 3,47 |
V |
|
Toitevool |
ICC |
|
|
1000 |
mA |
|
Võimsuse hajumine |
PD |
|
|
3.5 |
W |
|
Parameeter |
Sümbol |
Min |
Tüüp |
Max |
Üksus |
Märge |
|
Andmeedastuskiirus kanali kohta |
|
|
25.78125 |
|
Gbps |
|
|
Energiatarve |
|
- |
2.5 |
3.5 |
W |
|
|
Toitevool |
Icc |
|
0.75 |
1.0 |
A |
|
|
Juhtimis sisend/väljundpinge kõrge |
VIH |
2.0 |
|
Vcc |
V |
|
|
Juhtimise I/O pinge madal |
VIL |
0 |
|
0.7 |
V |
|
|
Kanalitevaheline viltu |
TSK |
|
|
150 |
Ps |
|
|
RESETL Kestus |
|
|
10 |
|
Meie |
|
|
RESETL Kinnituse tühistamise aeg |
|
|
|
100 |
Prl |
|
|
Sisselülitamise aeg |
|
|
|
100 |
Prl |
|
|
Saatja |
||||||
|
Ühe otsaga väljundpinge tolerants |
|
0.3 |
|
4 |
V |
1 |
|
Ühisrežiim Pingetolerants |
|
15 |
|
|
Mv |
|
|
Edasta sisenddiferentsipinge |
VI |
120 |
|
1200 |
Mv |
|
|
Edastamise sisenddiferentsi takistus |
ZIN |
80 |
100 |
120 |
|
|
|
Andmetest sõltuv sisendi värin |
DDJ |
|
|
0.1 |
UI |
|
|
Andmesisend Kokku värin |
TJ |
|
|
0.28 |
UI |
|
|
Vastuvõtja |
||||||
|
Ühe otsaga väljundpinge tolerants |
|
0.3 |
|
4 |
V |
|
|
Rx väljundi diferentsiaalpinge |
Vo |
|
600 |
800 |
Mv |
|
|
Rx väljundi tõusu- ja languspinge |
Tr/Tf |
12 |
|
|
ps |
1 |
|
Täielik värin |
TJ |
|
|
0.7 |
UI |
|
|
Deterministlik värin |
DJ |
|
|
0.42 |
UI |
|
Märkus: 1,20-80 protsenti
Mehaanilised mõõtmed
