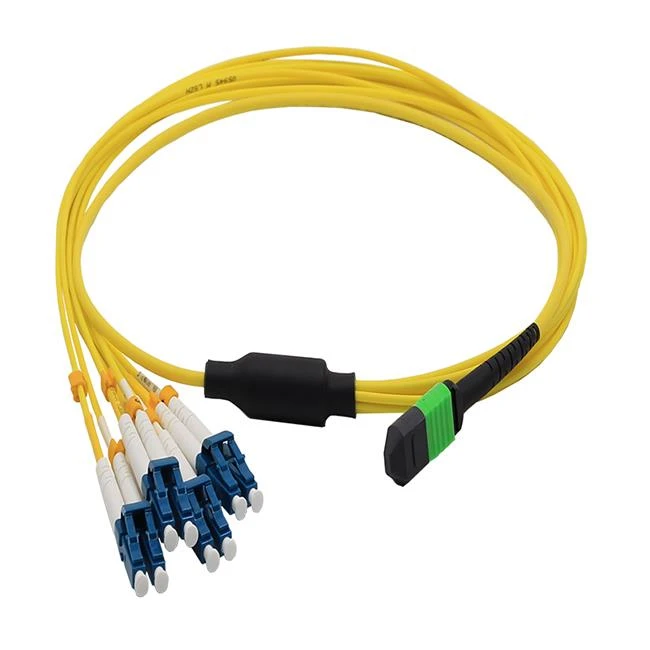

Patch Cord 9 ja 125 MPO hüppaja LC 8 Fibers kaabli omadused
US Conec MTP® konnektor, Senko MPO Plus premium pistik
OS2, OM3, OM4 kiudainete klassid (OM1 ja OM2 saadaval)
0.35dB Elite madala kaoga MTP/MPO pistik ja standardversioonid 0.6/0.75dB
Tehas lõpetatud ja testitud
Luba lihtne migreerimine 10GbE-lt 40GbE-le või 100GbE-le
Tõmbesilmad on ette nähtud võimalusena kaitsta kiudude otsad paigaldamise ajal
Saadaval
G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
G657A2/B2 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
G657B3 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM4 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM5 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
Toote spetsifikatsioonid
|
Konnektor A |
MPO Female (pinless) |
Konnektor B |
LC UPC Duplex |
|
Kiudrežiim |
OS2 SMF 9/125μm |
Lainepikkus |
1310/1550nm |
|
MPO konnektor IL |
0.35dB Max(0.15dB Typ.) |
LC konnektor IL |
≤0.2dB |
|
MPO konnektor RL |
≥60dB |
LC konnektor RL |
≥50dB |
|
Summutus 1310nm juures |
≤0.32dB/km |
Summutus 1550nm juures |
≤0.18dB/km |
|
Jope OD |
3.0mm |
Ventilaatori läbimõõt |
2.0mm |
|
Paigaldamine Tõmbekoormus |
100 N |
Pikaajaline tõmbekoormus |
50 N |
|
Kaablijakk |
LSZH |
Kiudainete arv |
8 Kiud |
|
Töötemperatuur |
-10°C kuni +70°C |
Säilitustemperatuur |
-40°C kuni +85°C |
LC/SC/FC/ST otsanäo geomeetria 3D häireindeks
|
Üksused |
Connectori |
ARVUTI Lõpp-nägu |
APC Lõpp-nägu |
|
Kumerusraadius |
SC/FC/ST |
10~25 mm |
5~12 mm |
|
LC/MU |
7~25 mm |
5~15 mm | |
|
Tipu nihe |
≤50 um |
||
|
Fiber sfääriline kõrgus |
+/- 100 nm |
||
|
Nurknihe |
------ |
8°± 0,5° |
|
Otsnäoline kvaliteet (LC/SC/FC/ST SM)
|
Tsooni |
Vahemik (μm) |
Kriimustuste |
Defekte |
viide |
|
A: Tuum |
0 kuni 25 |
Ükski |
Ükski |
IEC 61300- 3-35:2015 |
|
B: Kate |
25 kuni 115 |
Ükski |
Ükski |
|
|
C: Liim |
115 kuni 135 |
Ükski |
Ükski |
|
|
D: Kontakt |
135 kuni 250 |
Ükski |
Ükski |
|
|
E: Ülejäänud ferrule |
Ükski |
Ükski | ||
Otsnäoline kvaliteet (LC/SC/FC/ST MM)
|
Tsooni |
Vahemik (μm) |
Kriimustuste |
Defekte |
viide |
|
A: Tuum |
0 kuni 65 |
Ükski |
Ükski |
IEC 61300-3 -35:2015 |
|
B: Kate |
65 kuni 115 |
Ükski |
Ükski |
|
|
C: Liim |
115 kuni 135 |
Ükski |
Ükski |
|
|
D: Kontakt |
135 kuni 250 |
Ükski |
Ükski |
|
|
E: Ülejäänud ferrule |
Ükski |
Ükski | ||
Otseühendus 40GBASE-LR4 QSFP+ optikale kuni 4x 10GBASE-LR SFP+ optika MPO rakmete kaabliga
Kuidas murda 40G link 4x 10G-ks, et minna teisele eesmärgile? Vajalik on B-tüüpi emane MPO/MTP-4x LC rakmete kaabel. 4x 10GBASE-LR SFP+ transiiverite ühendus 1x 40GBASE-LR4 QSFP+ transiiveritega ühe MPO-4LC rakmete kaabliga otse.
Madal sisestamiskadu LC konnektor
Imporditud kvaliteetseid keraamilisi pistikuid kasutatakse ülekandekao vähendamiseks ja ülekande stabiilsuse suurendamiseks.
Enamik optilisi kiudkonnektoreid on vedrulaaditud, nii et kiudnäod surutakse kokku, kui ühendused on paaritunud. Saadud klaasist klaasini või plastist plastikust kontakt kõrvaldab signaalikaod, mis võivad olla põhjustatud ühendatud kiudude vahelisest õhuvahest.
Optiliste kiudkonnektorite jõudlust saab kvantifitseerida sisestamiskao ja tagastuskao abil.
8-tuumalise struktuuri rakendamine
8-tuumalised paralleelse töötlemise rakendused, kasutades 12-tuumalisi ühendusi, õõnes 4-tuumalisi.
Ühes otsas on kaablil MTP brändi pistik, mis mahutab 12 kiudu, mis puruneb 12 dupleks-LC-pistikuks. Nagu MTP brändi konnektor, on ka LC-konnektor tuntud oma ruumi säästmise võimaluste poolest ja sellel on kompaktne disain. Need kaks konnektorilaadi koos samas kaablis aitavad suurendada pordi tihedust ja andmete läbilaskevõime jõudlust.
Singlemode OS2 fiiberoptika abil saate kogeda andmeedastust 1Gbps lingi kaudu 9/125 mikron klaaskiuga kuni 10 000 meetri kaugusel lainepikkusel 1310nm. 10Gbps lingi puhul saate andmeid edastada kuni 5000 meetri kaugusel 1310nm ja 30 000 meetrit 1550nm juures.
KKK:
K: Kas me saaksime teilt näidise?
A: Kindlasti on meil hea meel anda näidiseid klientide väärtustamiseks. Väikese summa eest anname valimi tasuta, kliendid koormavad kohaletoimetamise kulusid. Suure summa puhul peavad kliendid maksma fob-baasis näidistasu ja koormama kohaletoimetamise kulusid. Tavaliselt võetakse näidistasud siiski pärast tellimuse kinnitamist.
K: Kas see plaastrikaabel on tüüpilise teevärviga või oranž?
A: Oranž
K: Kas ma saan teha 10 meetrit?
A: Kindlasti!
