Pigtaili ots eemaldatakse ja sulatatakse mitmekiulise pagasiruumi ühele kiule. Pigtailide tükeldamine pagasiruumi igale kiule "puruneb" mitmekiuline kaabel selle komponentkiududesse ühendamiseks lõppseadmetega.
Lapitekil on valitud 0,9mm 2,0mm ja 3,0mm ühendused. Konnektorid võiks paigaldada plaastripaneelile, sageli paaridena, kuigi on olemas ühekiulised lahused, mis võimaldavad neid ühendada lõpp-punktidega või muude kiududega, millel on plaastrikiud. Teise võimalusena võivad neil olla meessoost ühendused ja ühendada otse optilisse transiiverisse.
SC-LC fiiberoptiline plaastrijuhe on fiiberoptiline kaabel, mis on kummaski otsas kaetud pistikutega, mis võimaldavad seda kiiresti ja mugavalt ühendada CATV, optilise lüliti või muude telekommunikatsiooniseadmetega. kaitsekihiga kasutatakse seda optilise saatja, vastuvõtja ja terminalikasti ühendamiseks. Seda nimetatakse "võrkudevaheliseks kaabliks".
Funktsioonid:
Madal sisestamiskadu
Suur tootluse kaotus
Suur asendatavus
Hea keskkonnastabiilsus
Erinevad spetsifikatsioonid
Suurepärane keskkonnakohanduvus
Rakendused:
Sidesüsteemid
Fiiberjuurdepääsu võrk
Fiiberoptiline jaotusraam
CATV& CCTV
LAN(kohtvõrk)
Katseseadmed
Sideruumid
FTTH (Fiber to The Home)
FOS (fiiberoptiline andur)
Optilised kiud ühendatud ja edastatud seadmed
Andmetöötlusvõrgud
Kiu tüüp | Ühe-/mitmekordne režiim |
Liidese tüüp | ST/LC/FC/SC |
Lõpu näo tüüp | PC/UPC/APC |
Lisamise kadu | Alla 0,3db |
Tagasta kahjum | PC(>45db); UPC(>50db); APC(>55db) |
Töötemperatuur | -20~+60°C |
Säilitustemperatuur | -20~+65°C |
Korpuse värv | Üksik(kollane); Multi(oranž、aqua) |
rakendus | FTTH FTTB FTTX võrk |
Tarneaeg | Proov: 2 päeva, Hulgitellimus: 7 päeva |
Tehniline parameeter
parameeter | ühik | Indeks | |||
Konnektori tüüp | / | PC(SM) | UPC(SM) | APC(SM) | PC(MM) |
Tagasta kahjum | Db | >45 | >50 | >60 | >35 |
Lisamise kadu | Db | <> | |||
Korratavuse | Db | <> | |||
Asendatavus | Db | <> | |||
Kaabli läbimõõt | Mm | 0.9，2.0，3.0 | |||
Vastupidavus | Db | 1000 vastet,<> | |||
Ühenduse vastupidavus | korda | >500(mittemetall), >1000(Metall) | |||
Töötemperatuur | °C | -25~75 | |||
Üksikasjad
parameeter | ühik | FC SC LC | ST MU | MT-RJ MPO | E2000 | |||||||
Cm | Mm | SM/MM | SM/MM | Cm | ||||||||
Pc | Upc | Apc | Pc | Pc | Upc | Pc | Pc | Upc | Pc | Pc | ||
Lisamise kadu | Db | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
Tagasta kahjum | Db | ≥45 | ≥50 | ≥60 | ≥30 | ≥45 | ≥50 | ≥30 | ≥45 | ≥50 | ≥35 | ≥55 |
Tegutsevad | Nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | |||||||
Vahetatavus | Db | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
vibratsioon | Db | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
Tegutsevad | °C | -40~75 | -40~75 | -40~75 | -40~75 | |||||||
ladustamine | °C | -45~85 | -45~85 | -45~85 | -45~85 | |||||||
Kaabli läbimõõt | Mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | |||||||

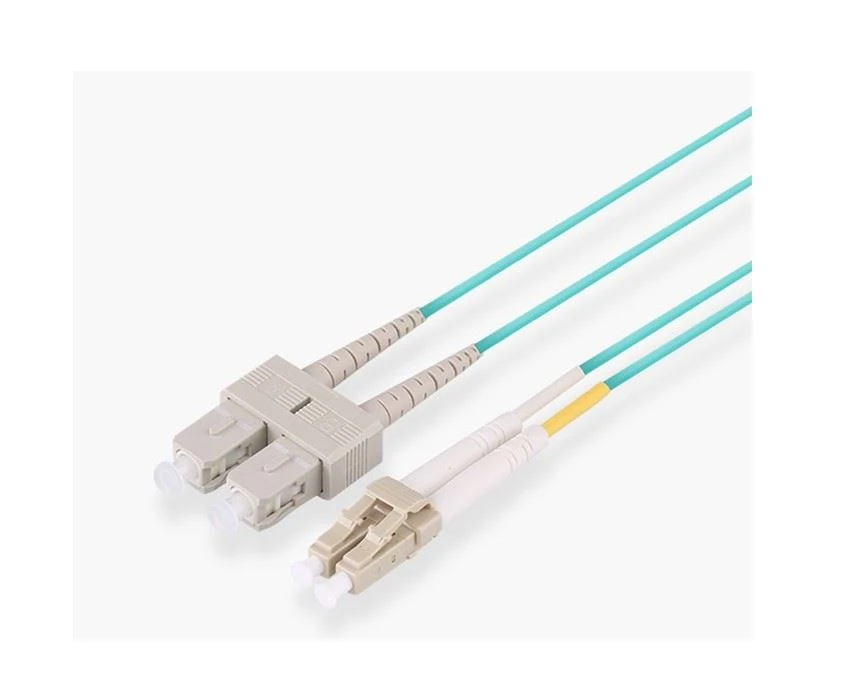

LC- ja SC-liideste erinevused:
LC ja SC on kahte tüüpi ruudukujuline liides. SC on üldtuntud kui Big square port. SC optilist kiudhüppajat saab otse sisestada ja sisestada, mida on mugav kasutada. Ühendatud optiline moodul on GBIC. LC üldtuntud kui väike ruudukujuline port, LC optiline kiudhüppaja on peamiselt ühendatud SFP optilise mooduliga.
SC optilise kiu fusiooni tehnoloogiat LC optilise kiudude hüppaja kasutatakse peamiselt optilise kiu ja optilise kiudude või optiliste kiudude ja pigtailkiudude ühendamiseks kiudude sulatamise masinaga, et sulatada paljas kiud ja optiline kiud sabakiud tervikuks ja sabakiust on eraldi kiudpea. Optilise kiudude transiiveriga ühenduse kaudu ühendatakse optiline kiud ja keerdpaar infopistikupesaga. Peamised optilise kiu fusiooni protsessis kasutatavad tööriistad on: optiline otsakarp, optiline kiudude transiiver, pigtail, sidur, spetsiaalne stripper, optiline kiudude lõikur jne.
